CARE軟件在樓宇智能化系統中的應用！

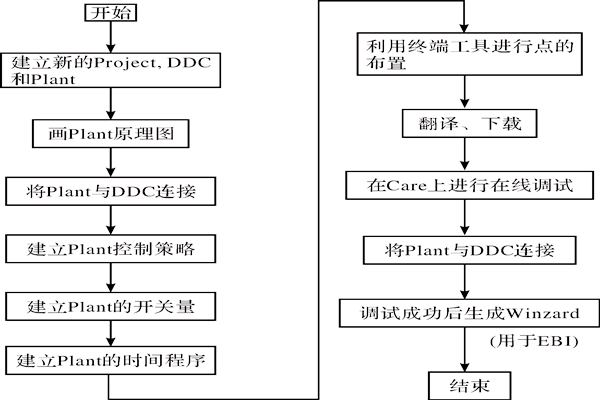

CARE軟件是目前樓宇智能化系統中一個非常流行的圖形化編程組態軟件，通過該軟件可以快捷的為EXCEL5000EBI系統的各個控制器創建控制程序和數據文件。利用CARE軟件可以進行原理圖、控制策略、開關邏輯、點描述和分配、點映象文件、時間程序以及工作文檔等多方面的設計與開發，用戶可不需要具備非常全面的語言編程能力，利用其菜單工具欄、對話框以及單擊編程的功能和特性，可通過其自帶的大量控制圖形元件來完成和實現樓宇智能化系統各種控制策略和開關邏輯，下圖為CARE軟件的設計流程圖。

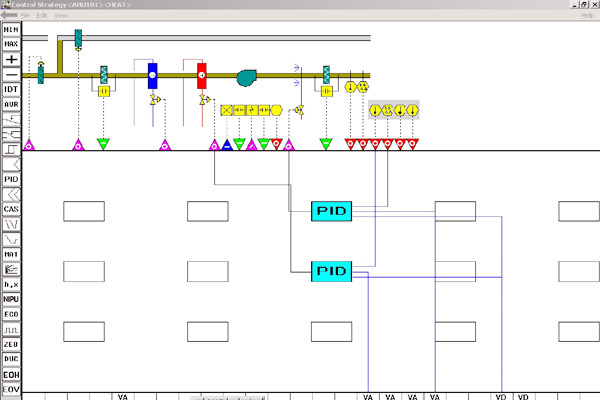

在進行樓宇智能化系統實際控制系統的設計時，一般在經過工程定義、設備原理圖創建、控制策略創建、開關邏輯設置、時間程序設置以及控制器鏈接等操作和設置后，即可將其程序代碼加載至各個DDC控制器，從而實現樓宇智能化系統內各個DDC控制器的分散控制。如圖所示為實際系統當中比較有代表性CARE的部分程序，即中央空調系統控制原理以及其中一個為PID調節的控制策略，利用采取的PID控制策略并通過控制冷熱水閥來實現針對系統當中空氣溫度等參數的調控。
