建筑設備與節能控制系統

詳情

＞系統概述

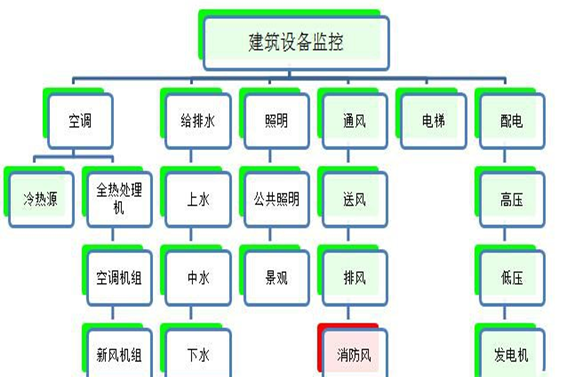

建筑設備監控與節能控制系統是將建筑物（群）內的空調與通風、變配電、照明、給排水、電力、熱源與熱交換、冷凍和冷卻、電梯和自動扶梯運輸等設備和系統，以集中監視、控制和管理為目的構成的綜合系統。建筑設備監控系統以計算機局域網為通信基礎、以計算機技術為核心，具有分散控制和集中管理的功能。系統以管理層、控制層和現場層的三層網絡架構為主，網絡拓撲結構多種復合，采用雙絞線傳輸，多種標準和私有通信協議并行。建筑設備監控系統的主要功能是對建筑物內的機電設備進行集中監視，自動測量、控制、調節，建筑物內消耗能源的設備和系統都歸其管理，室內的溫度、濕度、新風量、含塵濃度和照度等環境由其管理的設備營造。該系統為人們工作和生活創造安全、健康、節能、環保的環境發揮了重要作用，已經成為建筑智能化系統中十分重要的組成部分。

＞結構說明

建筑設備監控系統應根據建筑的規模、功能要求和選用產品的特點，采用不同的網絡結構。目前，系統結構以集散式計算機控制系統（DCS）為主，通信網絡通常采用三層網絡結構。

＞三層功能

1、管理層的功能是實現操作，進行信息綜合。硬件構成包括計算機、網絡接口和網絡設備（網卡、集線器、交換機、數據傳輸介質）等。管理層能夠以用戶容易理解的方式顯示系統數據，允許用戶發送一定的命令控制系統，自動執行計劃任務，產生系統報警和事件信息，生成綜合報表，實現信息系統共享數據，與互聯網建立聯系，允許遠程訪問等。

2、控制層的功能是實現控制策略，硬件構成包括通用控制器和網絡接口。通用控制器是指用戶可自由編程的控制器，適用于各種機電設備的控制；能夠以用戶容易理解的方式顯示數據，允許用戶發送命令去控制機電設備，自動執行計劃任務，產生設備報警和事件控制，生成報告，與其他控制器共享數據等。網絡接口有兩類，分別把控制層向上連接到管理層或向下連接到現場層。

3、現場層的功能是完成儀表信號傳送，硬件構成包括網絡接口、微控制器、分布式輸入輸出模塊和傳感器、執行器等，也稱為儀表層或設備層。微處理器是一種嵌入計算機硬件和軟件的對建筑末端設備使用的專用控制器，大多是用戶不能自由編程的控制器，有些可以自由編程，但僅限于該末端設備的控制。
